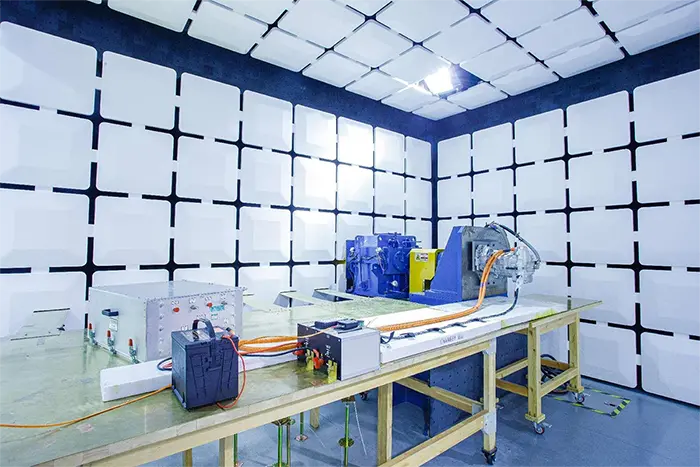

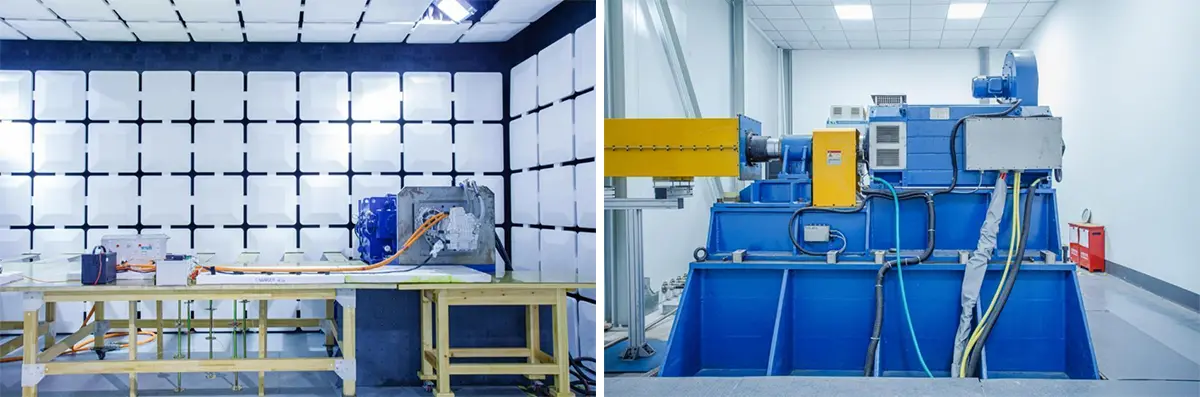

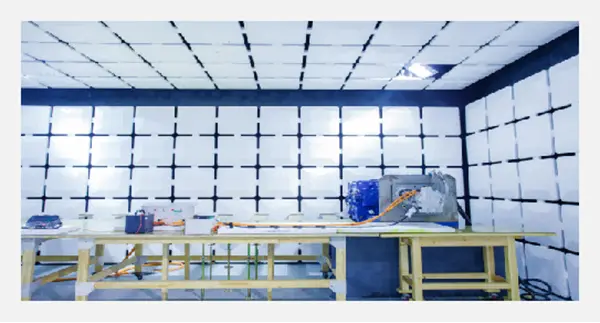

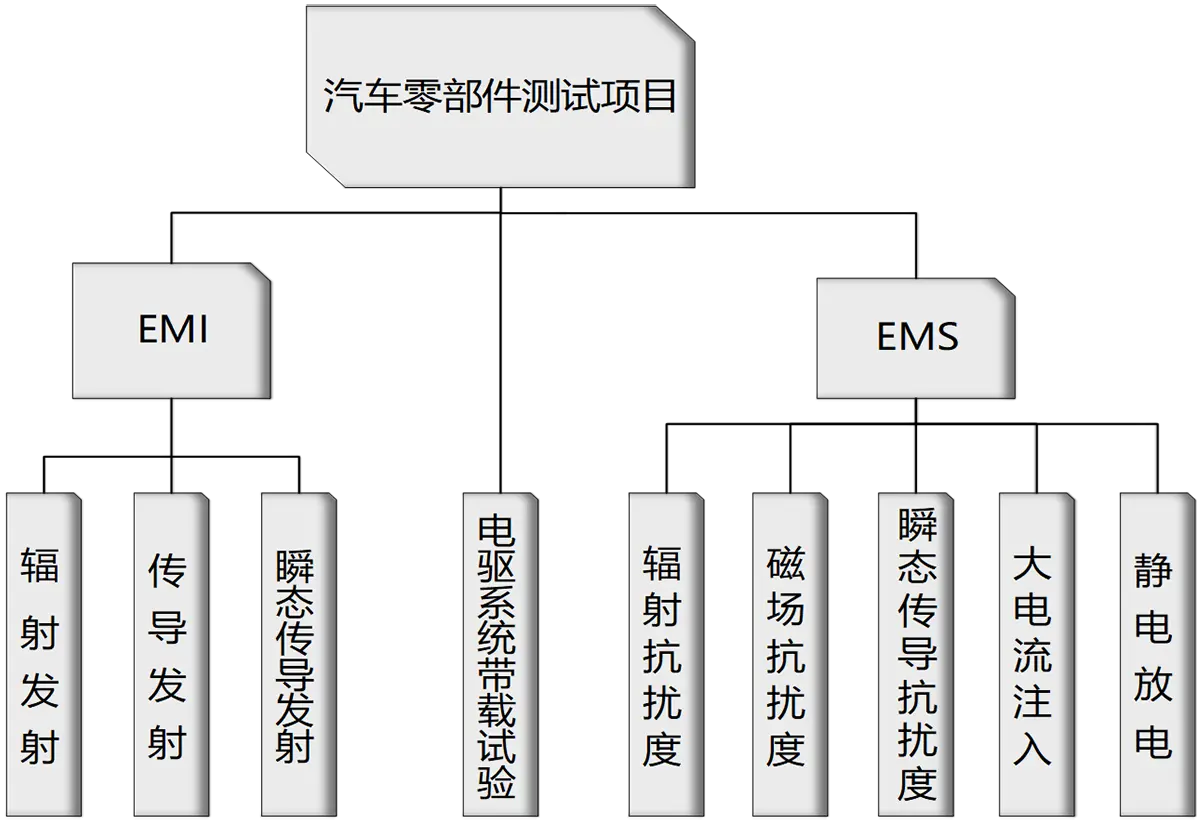

电驱系统加载EMC试验

测试标准：GB/T 36282

原理：对新能源汽车用电驱系统的电磁兼容特性进行测评

测试能力：

1）供电电压 1000V、电流500A

2）台架功率 220kW、最高扭矩2000N·m、最高转速18000rpm。

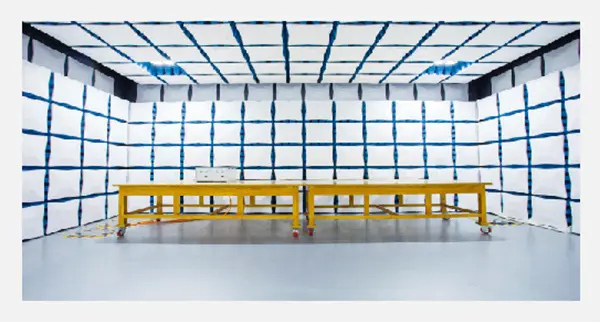

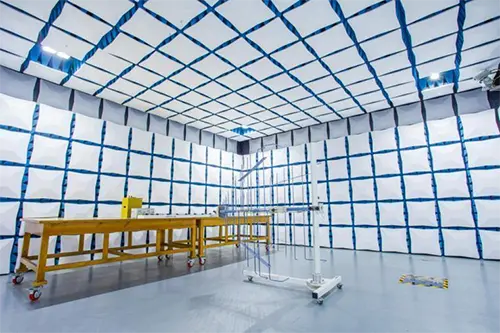

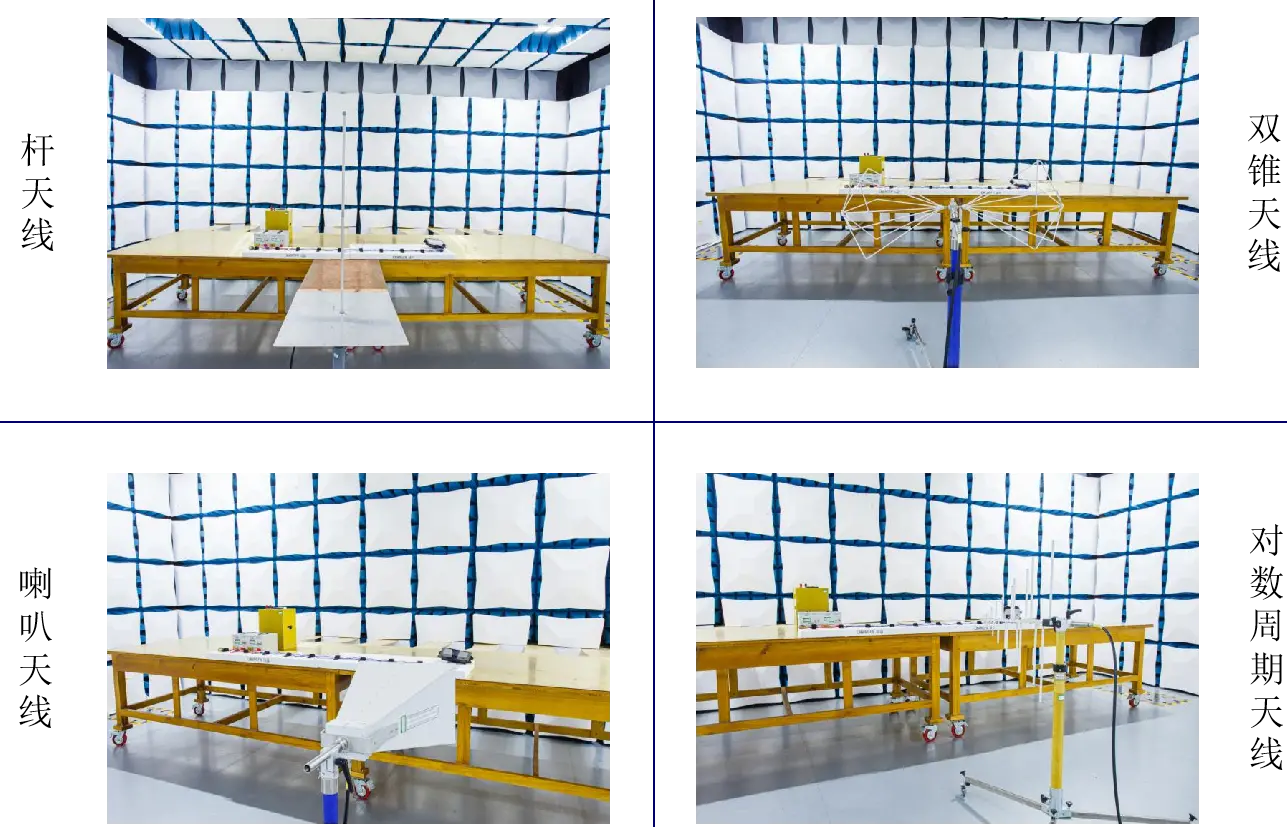

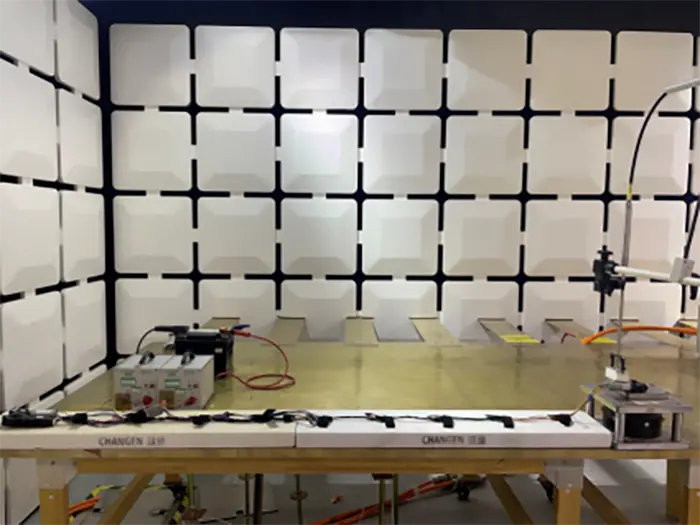

辐射发射

测试标准：GB/T 18655、 CISPR 25等

原理：测量电器部件在工作过程中向空间辐射的电磁场干扰

测试能力：9kHz～6GHz

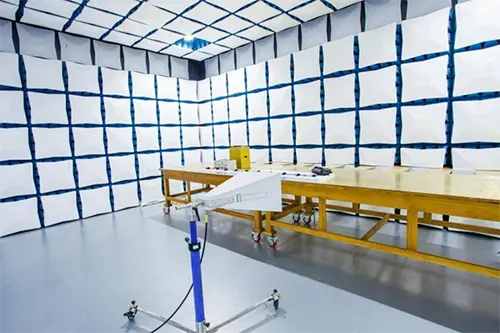

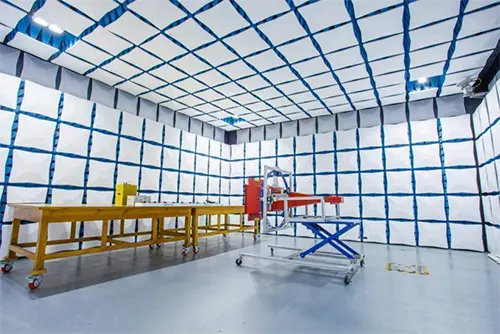

辐射抗扰度

测试标准：Ford FMC1278 、GMW3097、ISO 11452-2 等

原理：评估电器部件对电磁辐射场的抗扰能力

测试能力：

1）Radiated Immunity-ALSE （暗室法） 80MHz～6GHz   200V/m

2）Radar wave immunity (雷达波抗扰度）1.2～1.4GHz & 2.7～6GHz   600V/m

200MHz – 1GHz	2.7GHz～3.1GHz	1.2GHz～1.4GHz



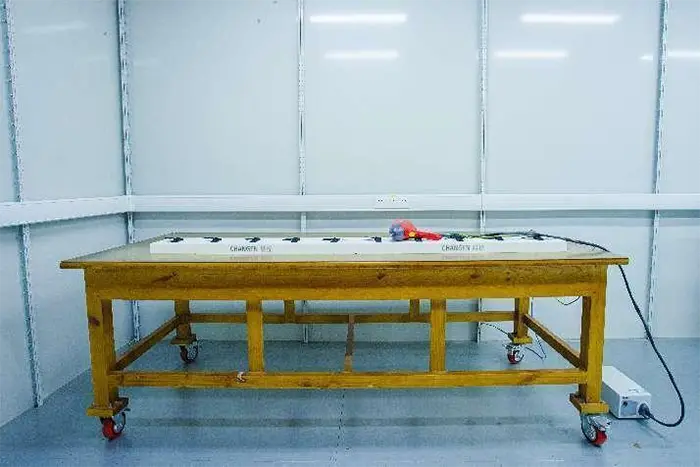

传导发射

测试标准：GB/T 18655、CISPR 25等

原理：测试沿电源线、控制线或信号线传播的射频电磁干扰能量

测试能力：电压法、电流法

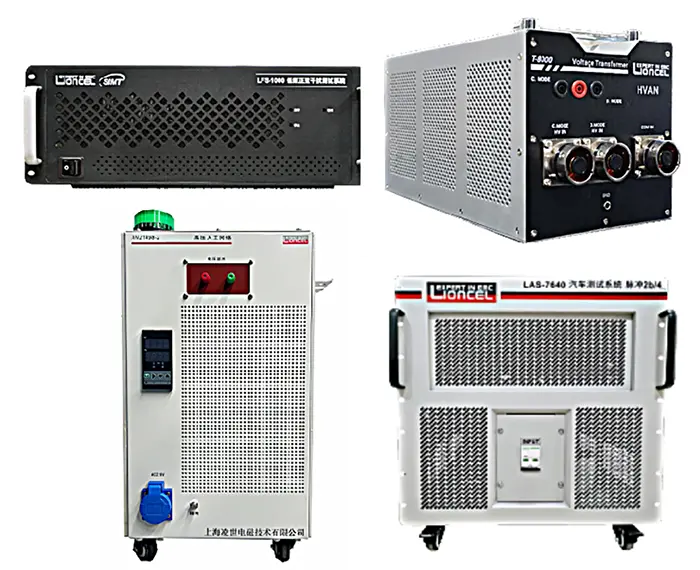

电源线传导抗扰度

测试标准：ISO 7637-2、ISO16750-2等

原理：模拟车载电器部件对汽车电源线路上的各种电瞬态干扰信号的抗扰能力

测试能力：ISO标准波形、长安及福特等企标、各类实际或自定义电瞬态干扰脉冲

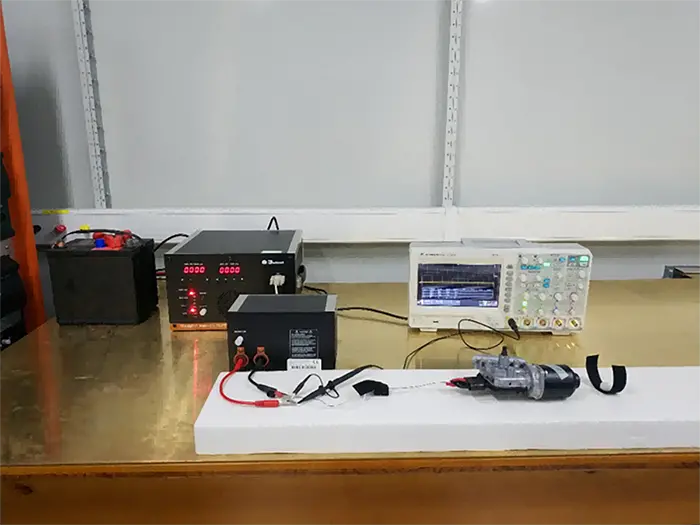

瞬态传导发射

测试标准：ISO 7637-2等

原理：测试感性电器部件在“工作-不工作”和“不工作-工作”状态转换下形成的沿电源线的电瞬态

测试能力：机械开关、电子开关



大电流注入

测试标准：ISO 11452-4等

原理：通过电流钳将电磁干扰能量耦合在车载电器部件的连接线束上，形成共模或者差模干扰电流，以评估电器部件对这种干扰电流的抗扰能力

测试能力：10kHz～400MHz  、替代法 300mA



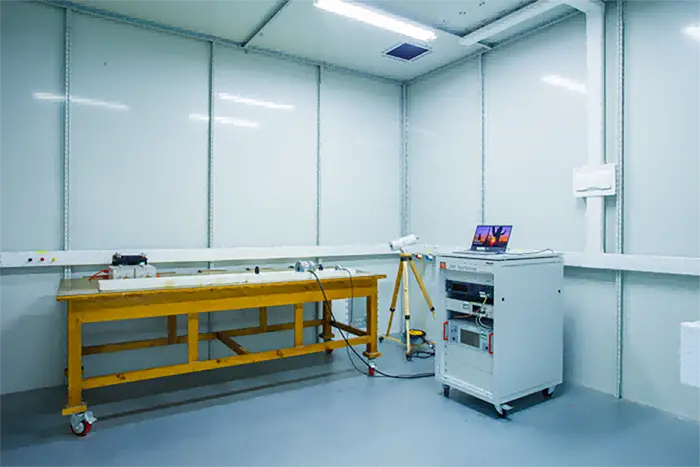

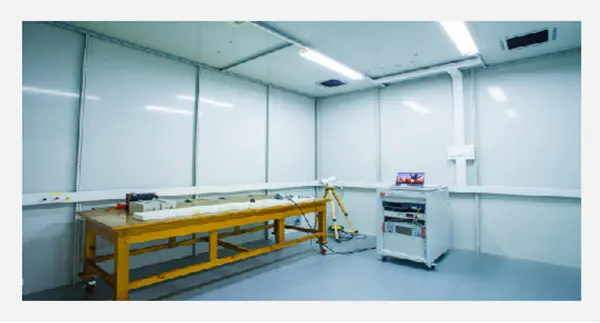

近距离辐射抗扰度

测试标准：ISO 11452-9等

原理：考核电器部件对近距离辐射的抗干扰能力

测试能力：360MHz～6GHz



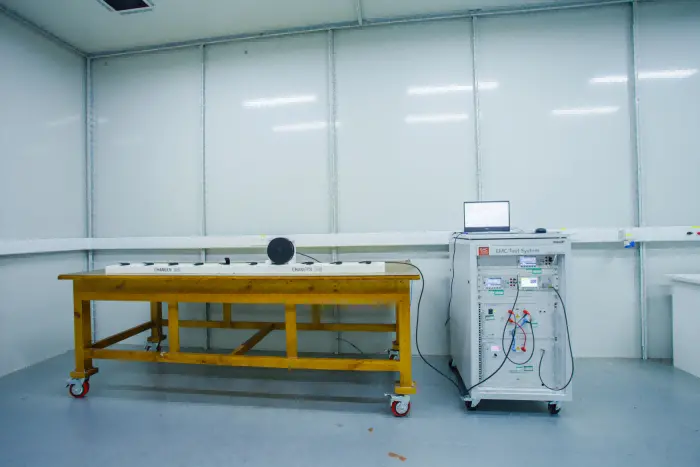

磁场抗扰度

测试标准：ISO 11452-8等

原理：考核电器部件对磁场的抗干扰能力

测试能力：DC-300kHz，DC：3000A/m   AC：1000A/m



静电放电

测试标准：ISO 10605等

原理：考核电器部件对静电放电的抗扰能力

测试能力：最大放电电压 30kV，放电网络 150 pF/330Ω、150pF/2000Ω、330pF/2000Ω、330pF/330Ω



电快速瞬变脉冲群、浪涌

测试标准：IEC 61000-4-4/5、ECE R10 等

目的：考核电器部件对群脉冲、浪涌的抗扰能力

测试能力：EFT 5kV、Surge 7kV

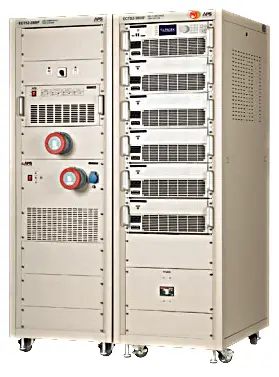

谐波、闪烁

测试标准：EN61000-3-2、EN61000-3-3 等

目的：考核电器部件对谐波、闪烁的发射强度

测试能力：三相 32A

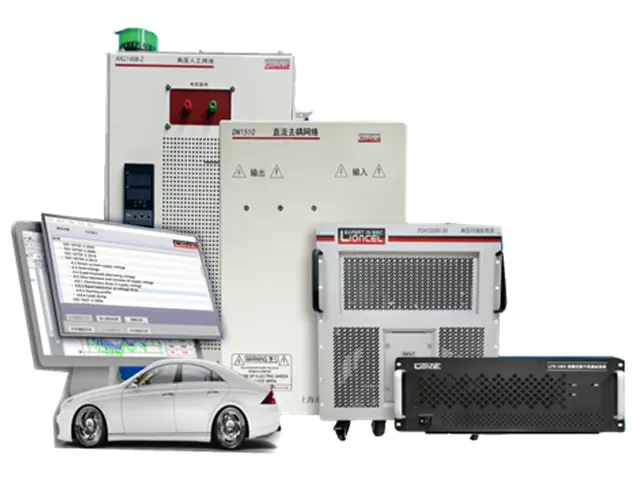

高压电性能

测试标准：ISO 21498-2、ISO 7637-4

目的：考核电器部件对电压斜率、电压纹波、过电压、欠电压、抛负载、电压偏移等的发射和抗扰

测试能力：DC1000V/100A
